产品中心
止水防渗材料

北京新慧水利建筑有限公司是致力于止水材料研发与应用等方面的公司。在水利水电工程、工民建等领域具有专业的研发团队，公司止水防渗材料主要包括：

1、表层T型止水

2、GB系列止水材料

3、橡胶棒、橡胶板等

一、表层T型止水

结构特点：

T 型止水由两翼及止水塞构成。两翼上分布有用来涂抹密封胶的齿槽；止水塞上分布有倒齿，倒齿与施工缝的侧壁相互挤紧，起到一定的固定和密封作用。

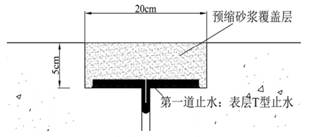

表层 T 型止水条横断面示意图 接缝表层止水示意图

材料特点：

制作 T 型止水的材料需要为有一定强度要求的弹性体材料，一般要求抗拉强度≥12MPa，伸长率≥400%，邵氏硬度 65±5。

T型止水优点：

1）、表层止水是后期专门施工，待防渗面板施工结束再进行表层止水的安装，因此不但避免了施工时的相互干扰，更可提高止水的施工质量。尤其是止水带与面板相互结合的可靠度更高。

2）、止水敷设在坝体表层，工程运行期间利于检查。当止水出现损坏时，较易修补至原样，这是埋入式止水难以做到的。

3）、表层 T 型止水所具有的异构形式，使得该种止水可适应接缝两侧的大变形，其变形适应能力强于埋入式止水。

4）、由于表层止水的施工质量可控性高，因此止水条的宽度相比同等防渗级别的内埋式止水头，可适当降低，从而降低止水的造价。

二、GB系列止水材料

GB系列止水材料包括GB柔性填料、GB复合三元乙丙板、橡胶止水带等，历经20多年的工程实践检验，已在上百项工程成功应用，包括大坝、引水建筑物、工民建等工程的各类接缝止水。尤其适用于高混凝土面板堆石坝的面板接缝止水，具有优异的流动止水性，长期不漏水，被鉴定为具有国际领先水平。

1、橡胶止水带

橡胶止水带是利用橡胶材料在受力时产生高弹变形的特性，经高温模压制成的止水材料。广泛应用于混凝土面板堆石坝、各种堤坝、隧道地铁、人防工事及建筑地下工程的接缝止水。橡胶止水带是在浇筑混凝土时被预埋在变形缝内与混凝土连成一体，可有效地防止接缝处的渗水、漏水，并起到减震缓冲等作用，从而确保各种工程的防水要求。

GB橡胶止水带物理性能（GB18173.2-2014）

序号

项目

指标

B、S

J

JX

JX

1

硬度（邵尔A）/度

60±5

60±5

40-70°

2

拉伸强度/MPa ≥

10

16

16

3

拉断伸长率/% ≥

380

400

400

4

压缩永久变形/%

70°C×24h，25%≤

35

30

30

23°C×168h，25%≤

20

20

15

5

撕裂强度/（kN/m）≥

30

30

20

6

脆性温度/°C ≤

-45

-40

-50

7

热空气老化

70°C×168h

硬度变化（邵尔A）/度 ≤

+8

+6

+10

拉伸强度/MPa ≥

9

13

13

拉断伸长率/% ≥

300

320

300

8

臭氧老化50×10-8:20%，（40±2）°C×48h

无裂纹

9

橡胶与金属粘合b

橡胶间破坏

-

-

10

橡胶与帘布粘合强度c/（N/mm）

-

5

-

遇水膨胀橡胶复合止水带中的遇水膨胀橡胶部分按GB/T18173.3的规定执行。

注：若有其他特殊需要时，可由供需双方协议适当增加检验项目。

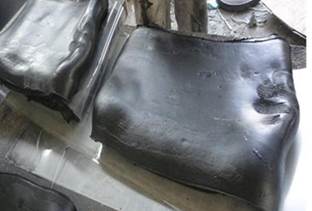

2、GB柔性填料

GB柔性填料是专门针对混凝土面板、堆石坝周边接缝止水和伸缩缝止水而开发生产的新型的一种新型流动型嵌缝止水材料,是面板坝表层止水的关键材料,也可作为其他混凝土建筑物接缝表面嵌缝材料。GB柔性填料具有精良的独脾性、高塑性、耐热性、耐寒性、耐老化性，还具有操作轻松，无毒无味，耐水、粘附性能好等特性，且施工进入的人员相对较少，便于加工成型，施工工艺简单。

GB柔性填料的性能指标

序号

项目

单位

指标

1

浸泡质量损失率（常温×3600h）

水

%

≤2

饱和Ca（OH）2溶液

%

≤2

10%NaCl溶液

%

≤2

2

拉伸黏结性能

常温，干燥

断裂伸长率

%

≥125

黏结性能

-

不破坏

常温，浸泡

断裂伸长率

%

≥125

黏结性能

-

不破坏

低温，干燥

断裂伸长率

%

≥50

黏结性能

-

不破坏

300次冻融循环

断裂伸长率

%

≥125

黏结性能

-

不破坏

3

流动止水长度

mm

≥130

≥150坝高超150m

4

流淌值（下垂度）

mm

≤2

5

针入度

0.1mm

≥80

6

密度

g/cm3

≥1.15

注：1.出厂检验项目为拉伸黏结性能（常温、干燥）、针入度、密度3项，型式检验项目为所有项目。有特殊要求时还可增加其他检测项目。

2.常温指（23±2）°C，低温指（-20±2）°C。

3.气温温和地区可以不做低温试验、冻融循环试验。

4.黏结性能中不破坏表示破坏形式为内聚破坏，而不是黏结破坏，此项指标亦作为对塑性填料配黏结剂性能的测定

说明: D:软件QQ我的文档984739679ImageC2CF]H{7_{X9~5R1~BE%JMBC~R.jpg

3、GB复合三元乙丙板

GB复合盖板，由GB止水板与三元乙丙橡胶板在工厂复合而成。试验研究表明，在橡胶板、止水带、铜止水等止水材料上复合GB止水板可极大地改善这些止水材料与混凝土的粘结性能和抗绕渗性能。由于三元乙丙橡胶板具有优异的抗老化性能，因此GB复合盖板可应用于建筑物接缝的表层止水。GB复合盖板已经成为混凝土面板堆石坝面板接缝表层塑性填料止水的关键组成部分，并在工程中广泛使用。

材料

项目


单位

指标

三元乙丙胶层

硬度（邵尔A）


度

65±5

拉伸强度


MPa

≥7.5

扯断伸长率


%

≥450

撕裂强度


kN/m

≥25

低温弯折


°C

≤-40

耐热空气老化（80°C）

拉伸强度保持率

%

≥80

扯断伸长率保持率

%

≥70

100%伸长率外观

-

外观无裂纹

耐碱性

强度保持率

%

80

伸长率保持率

%

80

臭氧老化

-

外观无裂纹

GB复合胶层

浸泡质量损失率

水

%

≤2

饱和Ca（OH）2溶液

%

≤2

10%NaCl溶液

%

≤2

密度

g/cm3

1.20~1.40

复合界面剥离性能（常温）

N/cm

界面不破坏

抗击穿性

接缝宽5mm，GB复合橡胶板抗渗水压力

MPa

≥2.7

复合板

抗渗性能

MPa

≥2.0

三、橡胶棒、橡胶板

为了适应大接缝位移，同时为了确保止水带在大接缝张开情况下承受高水压力作用，橡胶棒、橡胶板主要应用于混凝土面板坝的支撑、保护、表层止水和防水作用。

工程应用

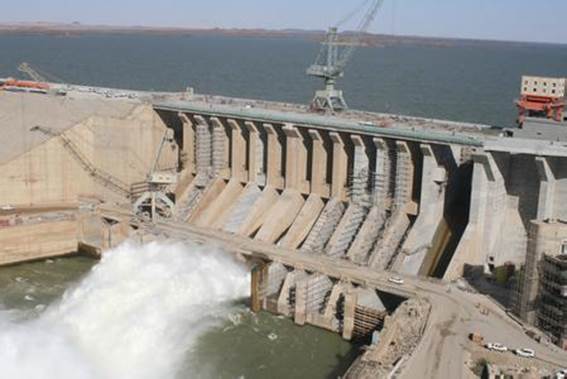

1、苏丹麦洛维大坝

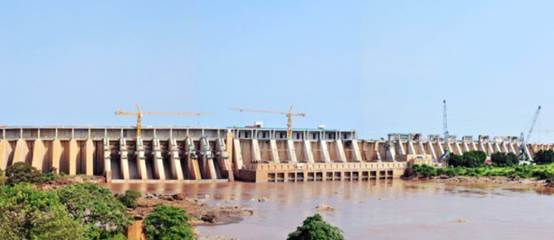

2、罗塞雷斯水电站
